臥式離心泵型號種類及臥式離心泵結構圖
發布人：隔膜泵廠家 發布日期：2021-04-27 點擊率： 本文關鍵詞：臥式離心泵,臥式離心泵型號,臥式離心泵結構圖臥式離心泵由于其結構，主要分為單級臥式離心泵和多級臥式離心泵，但根據材料的不同，可以分為普通鑄鐵清水臥式離心泵和不銹鋼臥式離心泵、氟塑料臥式離心泵、玻璃鋼臥式離心泵等產品，請根據使用條件和用戶需求選擇合適的臥式離心泵產品。
小型臥式離心泵使用范圍及小型臥式離心泵結構圖
1、小型臥式離心泵使用范圍
小型臥式離心泵主要是為滿足ISW臥式離心泵的要求而設計的，該系列中有很多產品。整臺機器均采用不銹鋼焊接而成，外觀美觀大方，所有物品均可改裝和運輸。有或沒有顆粒的顆粒類型（不包括不銹鋼不能接觸的液體）。

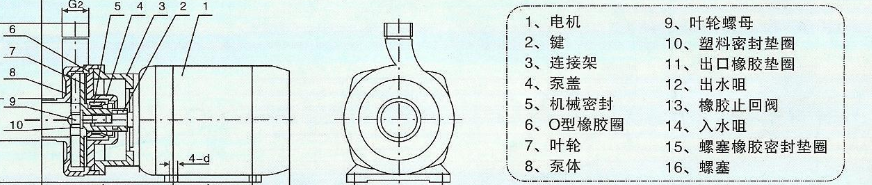

2、小型臥式離心泵結構圖
3、小型臥式離心泵型號及小型臥式離心泵參數
型號（三相/380伏/50赫） | 型號（單相/220伏/50赫） | 電機功率 | 口徑 | 效率(%) | 揚程H(m)流量Q (m3/h) | 汽蝕余量 | ||||||||||
進口 | 出口 | |||||||||||||||
25SFB-8 | 25SFB-8D | 0.25 | 25 | 20 | 43 | H | 11 | 10 | 8 | 6 | 4 | 3 | 4.5 | |||
Q | 0.8 | 2.5 | 4 | 5.2 | 6.8 | 7.5 | ||||||||||
40SFB-13 | 40SFB-13D | 0.55 | 40 | 25 | 45 | H | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 5 | 3.5 | |
Q | 3.5 | 5 | 6 | 7.5 | 9.5 | 11 | 12.5 | 13 | ||||||||
50SFB-18 | 50SFB-18D | 1.5 | 50 | 40 | 52 | H | 22 | 21 | 20 | 18 | 16 | 14 | 12 | 10 | 3.5 | |
Q | 3 | 5.5 | 9 | 13 | 16 | 18 | 20 | 21 | ||||||||
50SFB-22 | 50SFB-22D | 2.2 | 50 | 40 | 55 | H | 27 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 3.5 |
Q | 7 | 10.5 | 16 | 19 | 22 | 23.8 | 26 | 27 | 28.5 | |||||||
50SFB-25 | 3 | 50 | 40 | 56 | H | 30 | 28 | 26 | 25 | 24 | 22 | 20 | 18 | 16 | 3.5 | |
Q | 12.5 | 18.5 | 22 | 23 | 24.5 | 26 | 27.5 | 29.5 | 31 | |||||||
